Descripción general

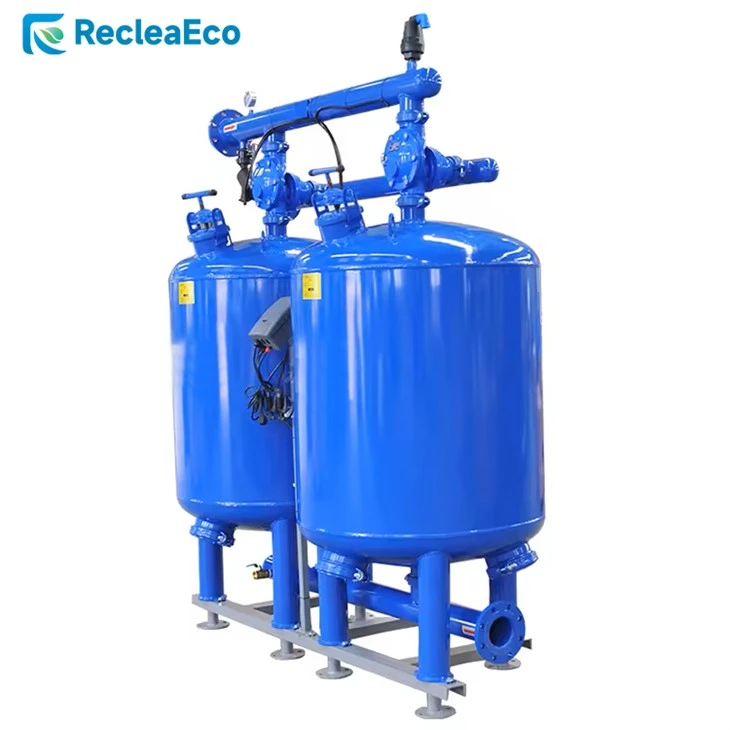

El filtro de carbono activado es un equipo de purificación de adsorción porosa hecha de materiales naturales como el carbón y las conchas de frutas a través del tratamiento de carbonización y activación de alta temperatura. Tiene una compleja estructura de poros de varios niveles en el interior y se usa ampliamente en el tratamiento de agua potable profunda, la purificación de gases de residuos industriales y el tratamiento de agua de emergencia.

Características

Eficiencia de purificación multidimensional
El filtro de carbono activado exhibe excelentes capacidades de purificación multidimensional.
1. Capacidad de eliminación de amplio espectro:
Los filtros de carbono activados pueden tratar simultáneamente 12 contaminantes, incluidos coloides, metales pesados, VOC y cloro residual. Su estructura microporosa captura eficientemente la materia orgánica molecular pequeña a través de la fuerza Van der Waals, y la tasa de eliminación de cloroformo alcanza el 92%; Los grupos funcionales que contienen oxígeno en la superficie experimentan una reacción redox con cloro residual, y la tasa de descomposición de cloro residual supera el 95%.
2. Mejora del croma:
Al adsorbiendo sustancias colorantes de ácido húmico, el filtro de carbono activado puede mejorar significativamente el croma de la calidad del agua, reduciendo el croma del agua de entrada de 15 grados a menos de 5 grados, asegurando que el efluente cumpla con los estándares para el agua potable.
3. Alta eficiencia de eliminación:
El área de superficie específica del filtro de carbono activado es 800-2000 ㎡/g, y el volumen total de poros representa más del 65%, proporcionando un gran espacio de adsorción. El efecto sinérgico de sus microporos, mesoporos y macroporos mejora la eficiencia de adsorción y puede eliminar eficientemente una variedad de contaminantes, como coloides, metales pesados, VOC y cloro residual para garantizar la seguridad de la calidad del agua.

Larga vida útil
Gracias a las características de adsorción química, solo traza los átomos de carbono (<0.5%/month) are consumed during the decomposition of residual chlorine, and the filter element of the activated carbon filter can continue to operate for more than 18 months. Through high-temperature thermal regeneration, the adsorption capacity recovery rate exceeds 90%, and the life cycle cost is reduced by 40%, which significantly improves the economy and practicality of the Activated Carbon Filter.

Estructura de tamaño de poro de gradiente de doble capa interno y externo
El filtro de carbono activado adopta un diseño de tamaño de poro de gradiente de doble capa interno y externo. Los macroporos externos prefilteran la materia, y los microporos internos adsorben con precisión, realizando una expansión flexible de 0. 5-5 m³/h de flujo. Esta estructura extiende efectivamente la vida útil del elemento de filtro en un 30%y se adapta a las necesidades de diferentes escenarios a través del diseño de combinación modular, mejorando así la tasa de utilización del filtro de carbono activado.

Principio de trabajo

El proceso de filtrado

La filtración de los medios implica pasar el agua a través de una capa profunda de partículas estratificadas, denominado lecho del filtro. Esta cama puede comprender arena, grava u otras sustancias granulares. La eficacia de la filtración depende del tamaño de partícula efectivo del lecho y la velocidad a la que el agua lo atraviesa.

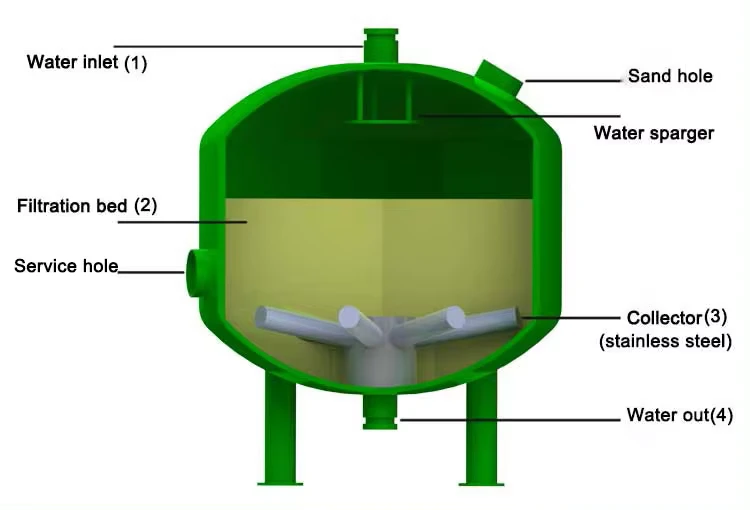

La entrada de agua cruda ocurre en la entrada del filtro (1), que posteriormente se filtra a través del lecho del filtro (2). Como esto sucede, los sólidos suspendidos interactúan y se adhieren a las partículas de los medios. El agua clarificada luego sale del filtro a través de la válvula de salida (4), después de pasar por las boquillas de filtración (3).
La acumulación progresiva de impurezas dentro del lecho del filtro eleva el diferencial de presión a través del filtro. Al alcanzar su umbral de diseño máximo, se inicia un ciclo de limpieza. En los sistemas de filtro de medios automatizados, un interruptor diferencial de presión monitorea este parámetro. Cuando infringe un límite predefinido, se activa el mecanismo de autolimpieza.

El proceso de limpieza

La limpieza se logra a través del lavado de retrolavado, en el que el agua presurizada se invierte en una dirección desde las boquillas hacia arriba, fluidando a la luz el lecho del filtro y desalojando contaminantes atrapados. Las partículas desalojadas se enjuagan posteriormente del filtro a través de la válvula de flujo posterior. En las configuraciones automatizadas, este proceso es administrado por la unidad de control del sistema. Cuando el interruptor diferencial de presión detecta que el diferencial de presión ha excedido el límite preestablecido, se transmite una señal al controlador de descarga, lo que desencadena el ciclo de autolimpieza.

Parámetros

Modelo	Cantidades de tanque	Flujo min (m³/h)	Flujo max (m³/h)	Área de filtración (M²)	Flujo de retrolavado por tanque (m³/h)	Presión Max (barra)	Agua de entrada/salida	Retirar retroceder
Cf -2060-1 a	1	2	4	0.2	4	8	2"	2"
Cf -2460-1 a	1	4	7	0.28	7	8	2"	2"
Cf -2060-2 a	2	4	8	0.4	4	8	2"	2"
Cf -2860-1 a	1	5	9.5	0.38	9.5	8	2"	2"
Cf -2060-3 a	3	6	12	0.6	4	8	3"	2"
Cf -2460-2 a	2	7	15	0.56	7	8	3"	2"
Cf -3660-1 a	1	8	16	0.64	16	8	3"	3"
Cf -2860-2 a	2	10	19	0.76	9.5	8	4"	3"
Cf -2460-3 a	3	11	21	0.84	7	8	3"	3"
Cf -4860-1 a	1	14	29	1.13	29	8	3"	3"
Cf -3660-2 a	2	16	32	1.28	16	8	4"	3"
Cf -5460-1 a	1	19	39	1.54	39	8	4"	3"
Cf -3660-3 a	3	24	48	1.92	16	8	6"	4"
Cf -4860-2 a	2	29	57	2.26	29	8	6"	3"
Cf -5660-2 a	2	38	78	3.08	39	8	6"	4"
Cf -4860-3 a	3	43	86	3.39	29	8	6"	4"
Cf -4860-4 a	4	57	115	4.52	29	8	6"	4"
Cf -5660-3 a	3	57	117	4.62	39	8	8"	4"
Cf -4860-5 a	5	72	143	5.65	29	8	8"	4"
Cf -5660-4 a	4	76	156	6.16	39	8	8"	4"
Cf -4860-6 a	6	86	172	6.78	29	8	8"	4"
Cf -5660-5 a	5	95	195	7.7	39	8	10"	4"
Cf -5660-6 a	6	114	234	9.24	39	8	10"	4"
